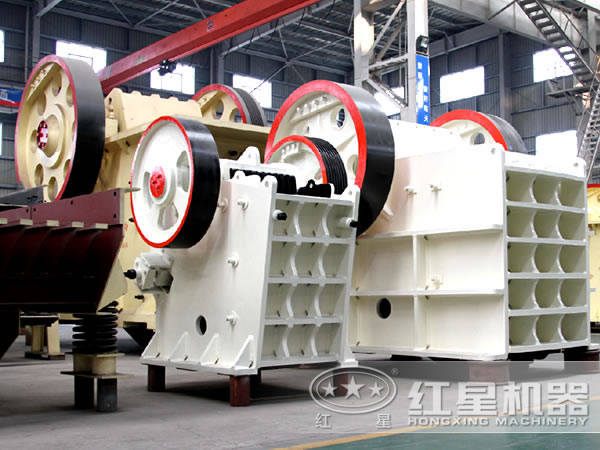

復擺顎式破碎機結構

復擺顎式破碎機的結構屬于四桿機構中曲柄搖桿機構的應用，曲柄為主動件。顎式破碎機以結構簡單、性能可靠、維修方便在物料粉碎行業廣泛應用。

復擺顎式破碎機的動鄂，是直接懸掛在偏心軸上的曲柄連桿機構，沒有單獨的連桿。由于動顎足由偏心軸的偏心直接帶動，所以活動顎板可同時做垂直和水平的復雜擺動。

鄂板上各點的擺動軌跡是由頂部的接近圓形連續變化到下部的橢圓形，越到下部的橢圓形越扁，動顎的水平行程則由下往上越來越大的變化著，因此對石塊不但能起壓碎、劈碎。還能起輾碎作用。由于偏心軸的轉向是逆時針方向，動顎上各點的運動方向都有利于促進排料。因此破碎效果好，破碎率較高、產品粒度均勻且多呈立方體。

復擺顎式破碎機的性能特點

復擺顎式破碎機和簡擺顎式破碎機相比較。復擺顎式破碎機的機器重量較輕，結構簡單(少了一件連桿、一塊肘板、一根心軸和一對軸承)。生產效率較高(比同規格的簡擺顎式破碎機生產效率高20%-30%)等優點，但復擺顎式破碎機的鄂板垂直行程大，石料對鄂板的磨削作用嚴重。磨損較快，且能量消耗也大。工作時易產生較多的粉塵。

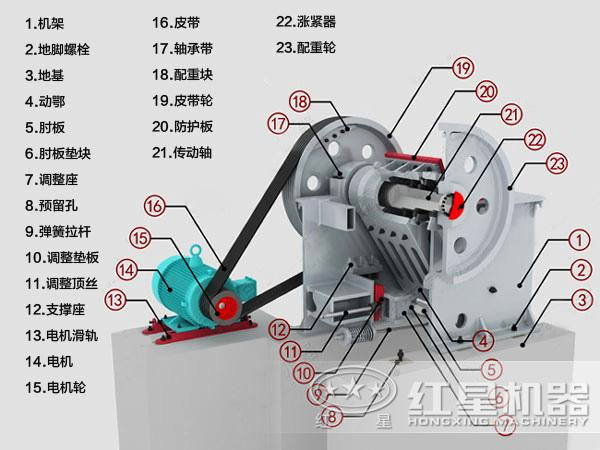

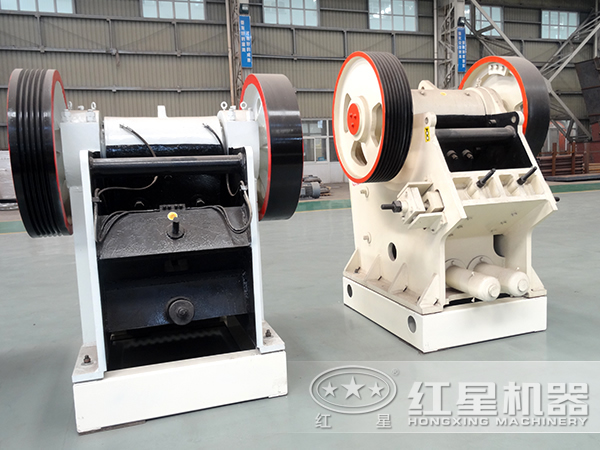

在工程上應用較為廣泛的是復擺顎式破碎機，國產的顎式破碎機數較多的也足復擺顎式破碎機。復擺顎式破碎機主要山機架、鄂板、側護板、主軸、飛輪、肘板和調整機構等組成。

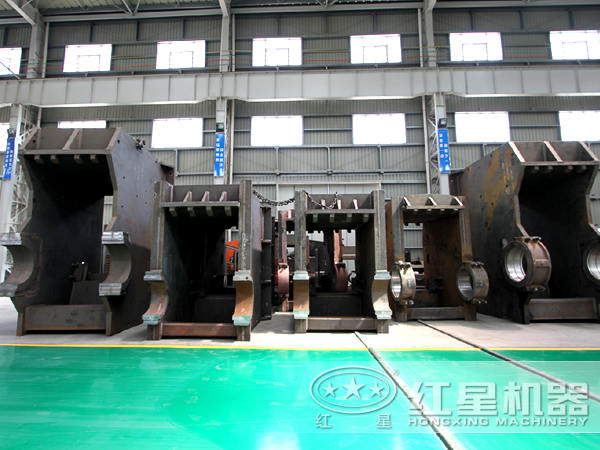

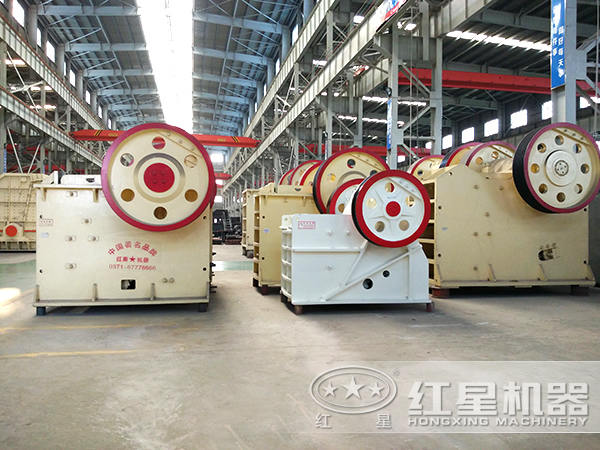

機架即機座，實際上是個上下開口的四方斗，主要用作支承偏心軸和承受破碎物料的反作力，因此要求具有足夠強度，一般采用鑄鋼整體鑄造，規格小的可用優質鑄鐵代替。大型破碎機的機架由分段鑄成后再用螺栓裝配在一起。

鑄造工藝較為復雜。自制的小型顎式破碎機可用40-50毫米厚的鋼板焊成，但其鋼度不如鑄鋼好。

鄂板包括活動鄂板和固定鄂板，各與鄂床組成活動鄂和固定鄂。鄂板用楔形鐵塊和螺拴固定在鄂床表面，保護鄂床不受磨損。固定鄂的鄂床就是機架，活動鄂的鄂床懸掛在偏心軸上，由于它直接承受對石料的擠壓作用力，所以必需有足夠的強度和剛度，活動顎床一般用鑄鐵或鑄鋼制造。

鄂板直接和石塊接觸，除承受擠壓和沖擊力外，尚與石塊強烈摩擦，因此要求用高強度且耐磨的材料制造。常用的是鑄錳鋼鄂板，其鑄鋼含錳是為12--14%左右。若條件受限制時，可用白口鑄鐵代替，但容易磨損和折斷，使用壽命不長。

為了有效地破碎石料，顎板表面常鑄成波浪形和牙形，其齒峰角度一般為90'-110'，齒高和齒距視出料粒度和產要求而定。齒形高齒距小，則出料粒度小，產較低，動力消耗大。一般齒高和齒距之比為1/2-1/3之間。由于復擺式的特點造成鄂板底部比上部磨損快，所以鄂板往往做成上下對稱形狀，以便磨損后能倒置安裝，延長使用壽命。

使用顎式破碎機時，必須注意由于機器是在工作條件惡劣情況下運轉的，除了必須嚴守操作規程和維修保養制度外，還必須及時發現并修復被磨損的零部件，這是提高機器作業的重要措施。
