雷蒙磨系統組成

主要包括給料機、雷蒙磨、分級機、旋風收集器、布袋除塵器、鼓風機、引風機等。

雷蒙磨結構特點

雷蒙磨是借助于懸掛在中心軸上的懸輥，在高速旋轉時產生的擠壓和研磨作用而對煅后焦進行破碎的。主要結構：在電動機帶動的傘齒輪上固定一個中心軸，中心軸的插花加上懸掛著三個、四個或五個磨輥，它既能繞中心豎軸旋轉，也可自轉。

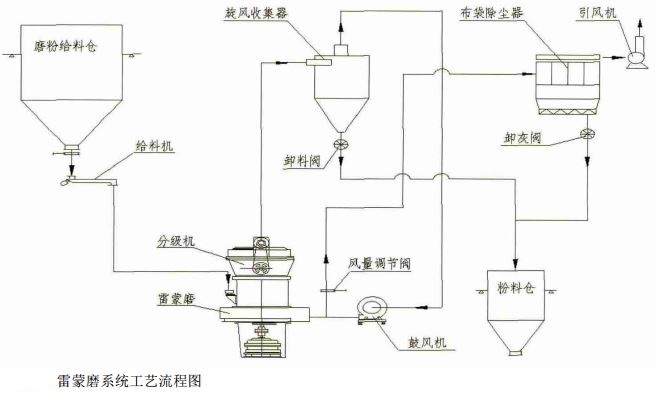

雷蒙磨工藝過程

雷蒙磨系統工作過程：給料機將煅后焦均勻定量連續地送入主機研磨室內進行研磨，研磨后的粉料隨風機氣流上升，經分級機進行分級，符合細度要求的粉料隨氣流經管道進入旋風收集器內，進行分離收集，再經卸料閥排出至粉料倉即為成品粉料。氣流由旋風收集器上端回風管送入鼓風機，該機整個氣流系統是密閉循環的，并且是在正負壓狀態流動的。

在研磨室內因煅后焦中有一定的含水量，研磨時產生熱量導致磨室內氣體蒸發改變了氣流量，且整機各管道結合處密封不嚴，外界氣體被吸入，使循環氣流風量增加，為此通過調整引風機和主機間的風量調節閥來達到氣流的平衡，并將多余的氣體導入布袋除塵器內，把多余氣體帶入的粉塵收集下來，多余氣體凈化后排入大氣。工藝流程見圖。

雷蒙磨優缺點

雷蒙磨整機為立式結構，其特征是占地面積小成套性強，能獨立自成一個生產體系，具有運轉可靠、噪音小、產品粒度均勻、消耗能量較小等優點；但存在機件加工困難、對金屬敏感性大、磨輥和鏟刀需經常修理、小時產能小等缺點。影響因素主要有主機轉速、設備情況、操作情況、風量大小、物料性質等。
