立式粉碎機，我們常叫它復合式破碎機，它是礦山行業中八大常用破碎機之一，該機是一款新型中、細碎石設備，也是目前世界上廣泛用于替代錐碎機、對輥破、球磨機的機型。立式粉碎機占地面積小、設備運轉費用低，打擊效率較高，特殊的分級裝置可以避免過粉碎現象的發生，在市場上非常受歡迎。

立式粉碎機有多種型號可選，其中800和1000兩種機型較小，電機與機體呈一體設計，其他大型號機型電機與機體是分開設計。除此之外，立式粉碎機在內部構造、工作原理等方面設計都是一樣的。下面我們以立式粉碎機800型內部結構原理圖為大家詳細介紹該款設備。

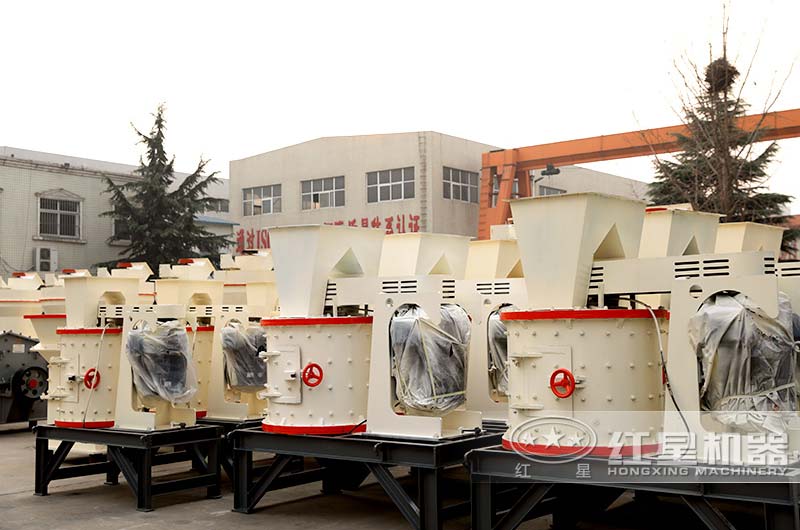

小型立式粉碎機-機體與電機設計為一體

800立式粉碎機參數、內部構造、報價介紹

生產能力：5-15t/h 電機功率：4P 30kw 報價范圍：1萬左右

800立式粉碎機采用立軸式上下安置，充分利用物料自身的重量，減少物料破碎過程中所消耗的動力，該機主要由三個部分組成：（1）機械傳動部分；（2）反擊破碎部分；（3）錘擊破碎部分。其中起主要作用的是錘擊破碎部分和反擊破碎部分，物料通過反擊破碎和圓錐破碎，能順利達到降低粒徑的目的。

具體的說，立式粉碎機由筒體、轉子、機蓋附件、底座等部分組成。

筒體：由機殼、門、隔板、反擊板組成，各部件分別用焊接螺栓、螺釘連接一體。機殼內部有反擊板，反擊板磨損后可以單獨更換。

轉子：由主軸、錘架組成，錘架上采用偏心銷軸將錘頭分4排懸掛在錘架之間，為了防止錘架和錘頭的軸向竄動，錘架一端用軸套軸向固定，一端用止退墊圈和鎖緊螺母固定，轉子支承在三個滾動軸承上。

機蓋：由機蓋、滾動軸承、圓錐套、上軸承蓋、上密封環、圓螺母以及直通式油杯組成，用螺栓連接在一起。

底座：由支承套、滾動軸承、下軸承蓋、下密封環、軸套、墊片、注油裝置、底座等組成，用螺栓連接在一起。底座用于整個轉子軸的定位。

立式粉碎機采用立軸上下安置設計

立式粉碎機重要部件設計要求

1、機殼內部有反擊板，反擊板采用棱條結構效果好，因?yàn)槔怏w尖角部分鑄造質量和熱處理后硬度高、抗磨損能力強，反擊板材質采用耐磨合金鋼，這些都有利于反擊板壽命的延長。

2、機蓋與軸之間漏灰現象嚴重，為了防止漏灰，設有軸封。

3、主軸是破碎機支承轉子的主要零件，沖擊力由它承受，因此要求主軸的材質要具有較高的硬度和韌性。

4、錘架是用來安裝錘頭的，但破碎機在逆轉時，錘架與物料接觸易造成磨損，所以選擇的材料也要具有一定的耐磨性。

立式粉碎機內部反擊板

立式粉碎機工作原理介紹

物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，于另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊粉碎，物料在互相撞擊后，又會在葉輪和機殼之間料層形成渦流多次撞擊、摩擦而粉碎，從下部排料斗排出。

立式粉碎機工作原理

立式粉碎機設計優勢

1、擊打式破碎的板錘和轉子是剛性聯接的，利用整個轉子的慣性進行沖擊，可以獲得較大的速度和動能，使其破碎更加容易、耗能更低。

2、破碎腔結構設計較大，使物料在其中有一定的活動空間，物料受到?jīng)_擊作用，經過多次反復打擊能得到充分破碎。

3、破碎比大，能達到15-20mm左右，有利于減少破碎工段，簡化工藝流程，節省投資、降低生產成本。

4、結構構造簡單、便于生產，且操作維修也非常方便。

5、采用新型錘頭結構設計，摒棄傳統整體式結構設計，采用組合式結構設計，只需更換磨損嚴重部分，大大提高錘頭的使用壽命，有效降低生產費用和設備易損件更換次數。

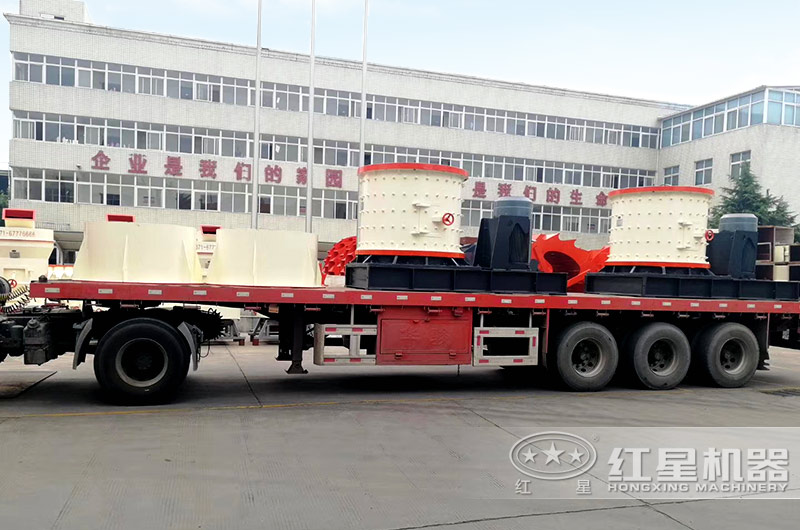

大型立式粉碎機發貨

如果您正好需要這樣一臺立式粉碎機，歡迎點擊"在線咨詢"來紅星機器廠區考察設備，可帶料免費試機！
